遠傳壓力表機械部份的作用原理與一般彈簧管壓力表相同。由于電阻發送器系設置在齒輪傳動機構上，因此當齒輪傳動機構中的扇形齒輪軸產生偏轉時，電阻發送器的轉臂（電刷）也相應地得以偏轉，由于電刷在電阻器上滑行，使得被測壓力值的變化變換為電阻值的變化，而傳至二次儀表上，指示出一相應的讀數值。同時，一次儀表也指示相應的壓力值。

遠傳壓力表有數字遠傳壓力表，電接點遠傳壓力表，電阻遠傳壓力表，差動遠傳壓力表，耐震電阻遠傳壓力表等。

遠傳壓力表的1、2、3端中，其中有兩端，在沒有壓力時，電阻值在30歐左右。隨著壓力的上升，電阻值為350歐左右。將遠傳壓力表兩端接到A，與B兩端，然后將C與B短接。記得，將分度號改成3歐－35歐（遠傳壓力表），將你的遠傳壓力表的量程正確設置。一般來說，遠傳壓力表的零點與滿度與標準（30歐與350歐）有偏差。

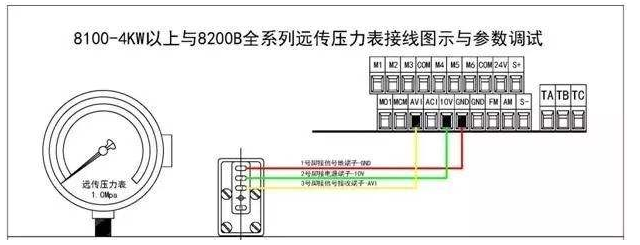

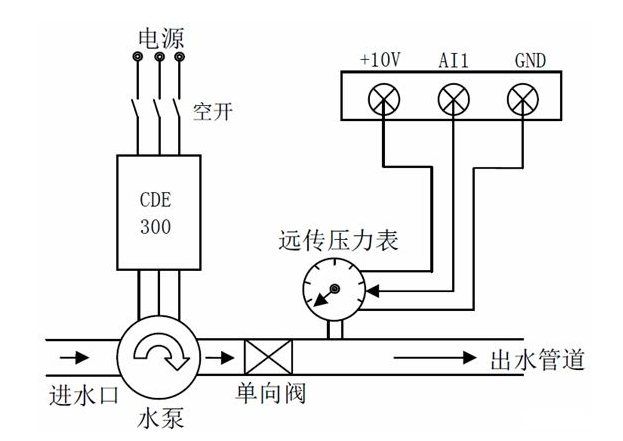

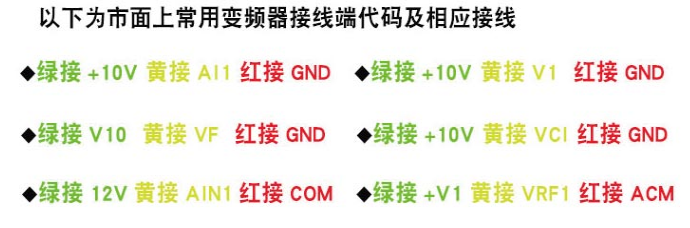

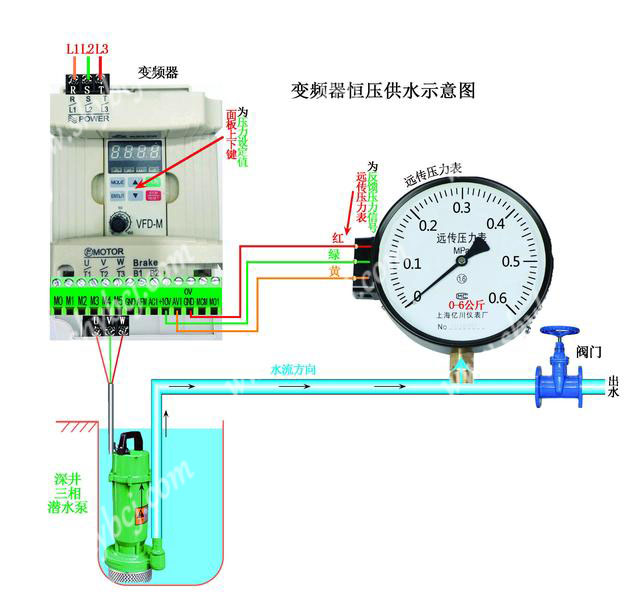

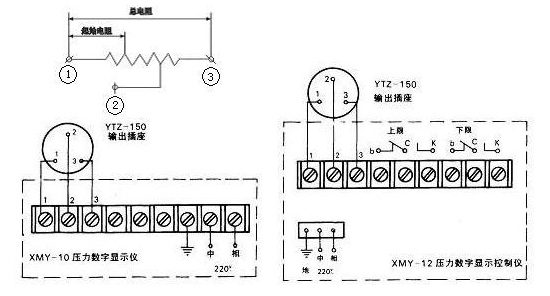

【電阻遠傳壓力表接線圖】
